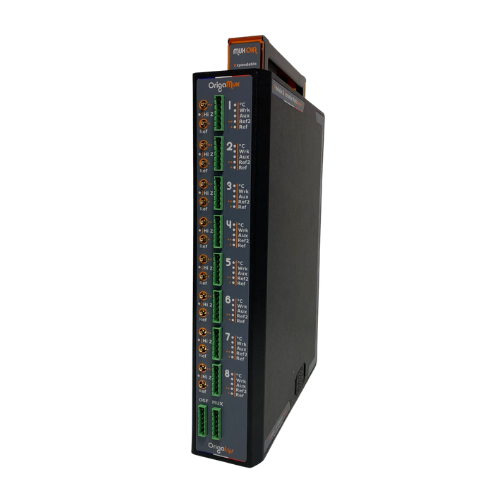

 MULTIPLEXEUR ELECTROCHIMIQUE
ORIGAMUXDESCRIPTION Concept OrigaMux Spécifications techniques Consulter la brochure Projet EASCVsens MULTIPLIEZ VOS RECHERCHES !
> Obtenez jusqu'à 72 cellules pour un instrument de mesure
> Programmez vos méthodes sur une multitude de cellules
MODE ZRA :
> Maintien du potentiel à 0 V
> Reprise du ZRA automatique en cas de coupure électrique/courant
APPLICATIONS :
> Surveillance de corrosion
> Test inhibiteur de corrosion
> Corrosion galvanique
> Traitement de surface
> Pile à combustible
> Pile microbienne
> Electrolyseur
> La gamme OrigaFlex est un système multi-voies (multi-potentiostats) flexible, modulaire, compacte et unique sur le marché.
> Vous pouvez commencer votre système avec une simple voie (mono-voie), pour ensuite l'étendre sans limite grâce à sa connexion Ethernet.
> Pour fonctionner, votre potentiostat doit être connecté à une voie "pilote" (OGFDRV), qui fait office de "chassis".
> Selon votre configuration, pilotez votre appareil avec notre logiciel OrigaMaster 5 en USB ou avec notre logiciel OrigaViewer en ETHERNET. Individuellement, chaque voie se contrôle en USB, par OrigaMaster 5. Simultanément, chaque voie se pilote via ETHERNET, par OrigaViewer. Principales spécifications Nombre de cellules
Entrées commutées
Disponibiltés
Type de commutation
Entrée d'impédance
En cascade
Gamme de courant
Maintien du potentiel
Sécurité contre les coupures de courant en mode ZRA
Communication
Connecteurs
Logiciel 8 cellules par MUX
WRK + (REF | REF2 | AUX | TEMP + GND)
01A / 10A
Relais
10GΩ 20pF
Possibilité d'avoir 9 OrigaMux en cascade, permettant d'avoir jusqu'à 72 canaux
Du pA à 10A par cellules selon l'OGF connecté
15 V ±100mA en 2/3/4 électrodes
Oui
Piloté par OGFDRV (éthernet)
1 connecteur 6 points +2 SMB par celulle
OrigaViewer 2 PROJET EASCVSENSVoltamétrie par échantillonnage de courant sur un réseau d'électrodes pour la détection des éléments-traces métalliques dans les eaux.
Partenaires : |
|  Instrument industriel de terrain - ORIGACORR
Appareil tout-en-un, effectuez des mesures et stockez les résultats
DESCRIPTION Logiciels de pilotage Spécifications techniques Consulter la brochure Projet SCCODRA Analysez soignement le taux de corrosion in situ !
> Appareil robuste - résistant et durable : Protection contre les chocs, la poussière et les jets d'eau
> Facilement transportable
> Facile à utiliser : Appareil autonome (mesure sans ordinateur)
> Mémoire étendue (14 500 résultats en mémoire volatile)
Appareil tout-en-un, effectuez des mesures et stockez les résultats
> Configurez et exportez la sécurité de vos données.
> Obtenez des mesures précises et fiables du taux de corrosion.
> Mesurez le taux de corrosion sur une large gamme de matériaux et de surface.
> Méthode non destructive
> Calcul exact et précis du coefficient B de Stern et Geary utilisé pour calculer le taux de corrosion
> Interconnexion entre les méthodes
> MODE ZRA : Redémarrage automatique en cas de panne de courant
Méthodes applicables :
> Spectroscopie d'impédance électrochimique (EIS)
> Potentiel de circuit ouvert (OCP)
> Résistance de polarisation linéaire (LPR)
> Analyse de distorsion harmonique (HDA) :
Applications :
> Corrosion générale
> Corrosion galvanique Deux modes de fonctionnement :
> Pilotez votre OrigaCorr avec notre logiciel OrigaMaster, en mode classique
> Configuration par organigramme
> Choix complet de chaque paramètre pour chaque méthode
> Traitement post-analyse > Pilotez votre OrigaCorr avec notre logiciel OrigaCorrField, en mode automatique
> Rapide et facile à régler
> Configuration guidée
> Exécution automatique de la mesure
> Exportez vos résultats avec Excel Principales spécifications Electrodes
Potentiel max appliqué
Tensions de sortie
Courant maximum
Gammes de courant
Impédance (EIS)
Logiciel PC
Précision en potentiel
Précision en courant
Résolution en courant
Impédance d'entrée
Bande passante
Interface 2,3 et 4
±5V
±17.5V
±100mA
±1nA à ±100mA en 9 décades
10 µHz à 1 KHz
OrigaMaster 5 (en mode manuel) / OrigaCorrFiled (en mode automatique)
<0.1% FSR (Pleine échelle)
< 0.1% FSR
0.003% FSR (Meilleure : 30 fA)
1 TΩ (//20pF)
1MHz
USB 2.0 PROJET SCCoDRaSurveillance et Contrôle des composants métalliques pour le stockage des Déchets Radioactifs Développement de techniques innovantes de contrôle et de monitoring de la corrosion de composants métalliques |

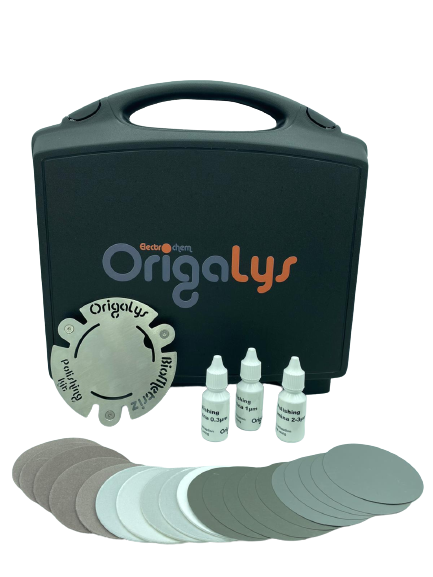

| KIT DE POLISSAGE POUR EMBOUTS
Optimisez vos mesures
DESCRIPTION Fonctionnement A découvrir aussi Effectuez des mesures fiables & précises en optant pour notre kit de polissage pour embouts.
> Optimisation de la sensibilité
> Uniformisation de la surface
> Réduction des interférences
> Réduction des effers de bord
Ce kit comprend :
> Un support de polissage en Acier
> 20 disques de polissage : 5 x P1200 + 5 x P600 + 5 x Satin + 5 x Feutre
> 3 flacons d'alumines : 1 x 2-3 µm + 1 x 1 µm + 1 x 0.3µm
> Ils peuvent être utilisés avec l'électrode tournante (OrigaTrod) et le support d'électrode (StaTrod).
> Composition : PEEK
> Diamètre extérieur : 11 mm
> Longueur : 20 mm
Nous contacter pour plus d'informations concernant les embouts suivants : Chrome (Cr), Irridium (Ir), Palladium (Pd), Rhodium (Rh), Cobalt (Co) ou pour tout autres matériaux. |
|
 ELECTROCHEMICAL MULTIPLEXER
ORIGAMUXDESCRIPTION OrigaMux Concept Technical specifications Consult the brochure EASCVsens Project MULTIPLY YOUR RESEARCH!
> Get up to 72 cells for one measuring instrument
> Program your methods on a multitude of cells
ZRA MODE :
> Potential maintained at 0 V
> Automatic resumption of ZRA in the event of a power/current failure
APPLICATIONS :
> Corrosion monitoring
> Corrosion inhibitor testing
> Galvanic corrosion
> Surface treatment
> Fuel cell
> Microbial cell
> Electrolyser

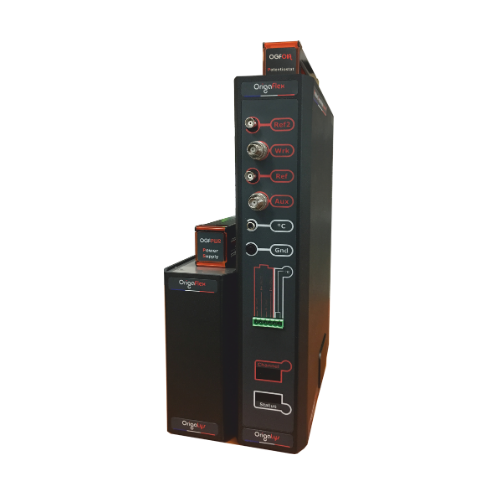

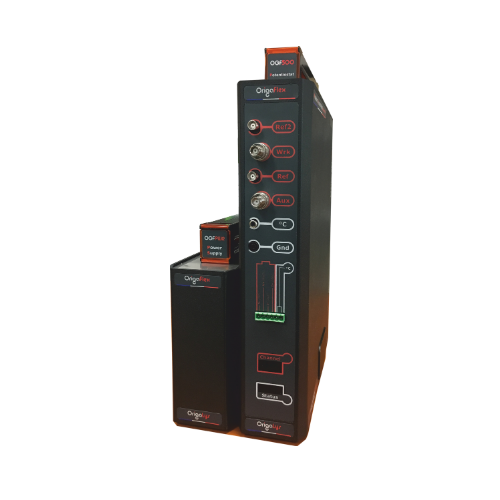

> The OrigaFlex range is a flexible, modular, compact multi-potentiostat system that is unique on the market.
> You can start your system with a single channel, then expand it without limit thanks to its Ethernet connection.
> To operate, your potentiostat must be connected to a “driver” channel (OGFDRV), which acts as a “chassis”.
> Depending on your configuration, you can control your device with our OrigaMaster 5 software via USB or with our OrigaViewer software via ETHERNET. Individually, each channel can be controlled via USB using OrigaMaster 5 and simultaneously via ETHERNET using OrigaViewer.
Number of cells
Switched inputs
Availability
Type of switching
Impedance input
Cascaded
Current range
Potential hold
Safety against power failure in ZRA mode
Communication
Connectors
Software
8 cells per MUX
WRK + (REF | REF2 | AUX | TEMP + GND)
01A / 10A
Relay
10GΩ 20pF
Possibility of cascading 9 OrigaMux, giving up to 72 channels
From pA to 10A per cell depending on the OGF connected
15 V ±100mA in 2/3/4 electrodes
Yes
Controlled by OGFDRV (Ethernet)
1 6-pin connector +2 SMB per cell
OrigaViewer 2
PROJET EASCVSENS
Voltammetry using current sampling on an electrode array to detect trace metals in water.
Partners :
|
|
All-in-one device, take measurements and store results
Configure and export your data security.
Obtain accurate and reliable corrosion rate measurements.
Measure corrosion rates on a wide range of materials and surfaces.
|
| |
| | |
| | |
| | |
| | |
| | |
Spécifications techniques de l'OrigaTrod Rodage :Trs/minPrécision :Diamètre de la partie basse :TypeRIN/ NS 14.5/23
100 à 10 000
0,35%*
11 mm
EDI101
*Codeur optique numérique directement monté sur l’arbre moteur, garantissant une precision de la vitesse de rotation de l’ordre de 0,35%.
Un raccord cannelé en PEEK amovible permet de faire circuler un gaz neutre dans le corps de l’électrode pour la protéger en cas d’atmosphère corrosive.
Le signal électrique est assuré grâce à un contact en graphite dopé à l'argent.
Compatible avec toutes les marques de potentiostats et avec les embouts Radiometer.
Ce kit comprend :
1 - Une électrode à disque tournant : OrigaTrod
2 - Un contrôleur de vitesse : OrigaBox
3 - Une clé USB, contenant le logiciel de pilotage: OrigaBox Interface
4 - Les manuels d'utilisation
5 - Les câbles appropriés
6 - La mallette de transport
Spécifications techniques de l'OrigaBox Rodage :Trs/minPrécision :Diamètre de la partie basse :14.5/23
100 à 10 000
0,35%
11 mm

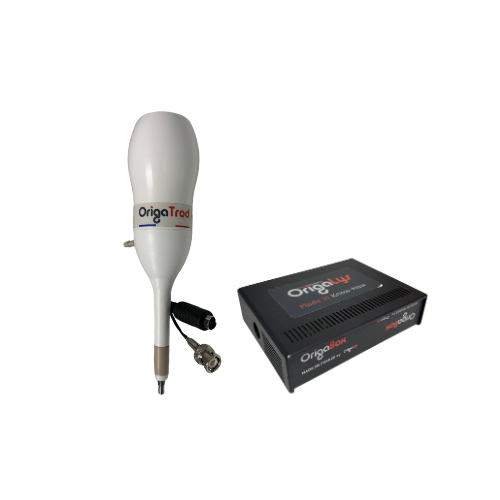

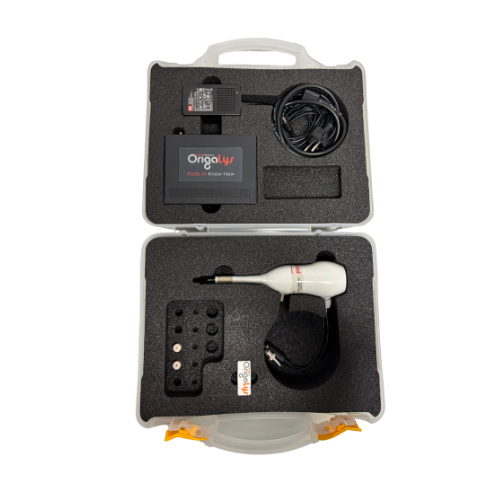

Une solution complète avec l'OrigaTrod Kit !
Ce kit comprend :
1 - Une électrode à disque tournant : OrigaTrod
2 - Un contrôleur de vitesse : OrigaBox
3 - Une clé USB, contenant le logiciel de pilotage: OrigaBox Interface
4 - Les manuels d'utilisation
5 - Les câbles appropriés
6 - La mallette de transport
Une solution complète avec l'OrigaTrod Kit ! Optez pour une solution complète avec l'OrigaTrod Kit !
Ce kit comprend :
1 - Une électrode à disque tournant : OrigaTrod
2 - Un contrôleur de vitesse : OrigaBox
3 - Une clé USB, contenant le logiciel de pilotage: OrigaBox Interface
4 - Les manuels d'utilisation
5 - Les câbles appropriés
6 - La mallette de transport
Choisissez vos embouts (Carbone vitreux, Platine, Or, Argent, Cuivre, Nickel...) Longueur de nos embouts :
20 mmDiamètre de nos embouts :
11 mmCorps de nos embouts : PEEK
(PTFE sur demande)Demandes spécifiques
& sur-demande : contactez-nous !OrigaTip
Embout en Acier Inoxydable 316L ø2mm
Code article : AR02005CIAL
OrigaTip
Embout en Acier Inoxydable 316L ø5mm
Code article : AR02006CIAL
OrigaTip
Embout composé de 70% de Cuivre et 30% de Nickel ø5mm
Code article : AR02028CIAL
OrigaTip
Embout en Aluminium ø3mm
Code article : AR02023CIAL
OrigaTip
Embout en Acier de Carbone XC38/CK35/C35/1.1181 ø5mm
Code article : AR02020CIAL
OrigaTip
Embout en Aluminium ø5mm
Code article : AR02025CIAL
OrigaTip
Embout en Cuivre ø2mm
Code article : AR02029CIAL
OrigaTip
Embout en Cuivre ø5mm
Code article : AR02016CIAL
OrigaTip
Embout en Carbone Vitreux ø3mm
Code article : AR01998CIAL
OrigaTip
Embout en Carbone Vitreux ø5mm
Code article : AR01997CIAL
OrigaTip
Embout en Fer ø5mm
Code article : AR02017CIAL
OrigaTip
Embout en Nickel ø2mm
Code article : AR02030CIAL
OrigaTip
Embout en Nickel ø5mm
Code article : AR02031CIAL
OrigaTip
Embout en Nickel, pureté à 99.99% ø5mm
Code article : AR02032CIAL
OrigaTip
Embout de Platine ø2mm
Code article : AR02018CIAL
OrigaTip
Embout de Platine ø5mm
Code article : AR02019CIAL
OrigaTip
Embout de Platine, pureté à 99.99% ø5mm
Code article : AR02036CIAL
OrigaTip
Embout en Argent ø2mm
Code article : AR01993CIAL
OrigaTip
Embout en Argent ø5mm
Code article : AR02014CIAL
OrigaTip
Embout en Titane ø2mm
Code article : AR02038CIAL
OrigaTip
Embout en Titane ø5mm
Code article : AR02015CIAL
OrigaTip
Embout en Tungstène ø1mm
Code article : AR02039CIAL
OrigaTip
Embout en Zinc ø2mm
Code article : AR02021CIAL
OrigaTip
Embout en Zinc ø5mm
Code article : AR02022CIAL

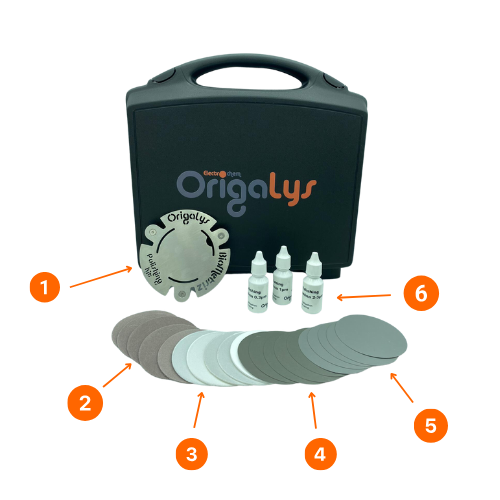

Découvrez notre kit de polissage pour embouts Optimisez vos mesures ! Effectuez des mesures fiables & précises en optant pour notre kit de polissage pour embouts.
Ce kit comprend :
1 - Support de polissage en acier
2 - 5 disques de polissage P1200
3 - 5 disques de polissage P600
4 - 5 disques de polissage satin
5 - 5 disques de polissage feutre
6 - 3 flacons d’alumines : 1 x 2-3 µm + 1 x 1 µm + 1 x 0.3µm
Optimisation de la sensibilitéUniformisation de la surfaceRéduction des interférencesRéduction des effers de bordComment utiliser votre électrode tournante avec un potentiostat ? Solution 1 : Contrôle manuel
Grâce au logiciel OrigaLys, OrigaBox Interface, connecté en USB. Cette solution est possible avec les potentiostats OrigaLys ou tout autre marque.
Solution 2 : Contrôle automatique
OrigaLys : La vitesse de rotation est contrôlée par OrigaMaster, le logociel PC qui pilote le potentiostat.
Autre marque : La vitesse de rotation est contrôlée par le logiciel PC qui pilote le potentiostat. Un signal ou RS232 est requis, nous consulter.
"J’ai choisi l’OrigaTrod pour sa fiabilité, sa simplicité d’utilisation et la compatibilité des embouts, dans la continuité des électrodes que j’utilisais déjà en enseignement et en laboratoire. La possibilité de fabriquer mes propres granulés grâce à l’embout porte-échantillon a considérablement élargi les possibilités d’analyse, faisant de l’OrigaTrod un outil parfaitement adapté à mes applications électrochimiques." Université de Concepción - CHILI "Nous avons acheté l'OrigaBox Trod afin de remplacer notre ancienne électrode qui n'était plus commercialisée. L'installation du matériel et du logiciel de contrôle est très simple. L'électrode était facilement adaptable à notre montage et compatible avec nos anciens embouts. Nous avons pu la mettre en service dès sa réception et notre expérience de ce produit est très positive." Société KEMIWATT - France
|
| | |
| | |
| | |
| | |
|
Filling Solution
- 3 mol/l KCl, saturated Ag/AgCl
- 250 mL for Reference electrodee Ag/AgCl or salt bridge
|
|
Filling Solution
- saturated KCl
- 250 mL for reference electrode Hg
|
|
|
Cordon BNC-Banana ø2
- Schwarz
- 1m
|
|
Cordon BNC-Banana ø2
- Rot
- 1m
|
|
Metal Electrode Platinum Plate 8x8 mm
Use: Voltammetry, Auxiliary Electrode, counter-electrode
Length: 103mm
Higher diameter: 12mm
Lower diameter: 8mm
|
|
Metal electrode, Platinum Disc 10mm
Use: Voltammetry, auxiliary electrode, counter-electrode
Length: 103mm
Diameter: 12mm
|
|
The versatil Bipotentiostat:
Mode details on how it works |
|
Long distance cord for Batteries
|
|
Potentiostat All in One:
More details on how it works |
|
Single-potentiostat system
- Potentiostat and Galvanostat (OGF01A)
- Its Power Supply (OGFPWR)
- Connection cables
- Its PC software, OrigaMaster 5
- Maximum current: ±1 A
|
|

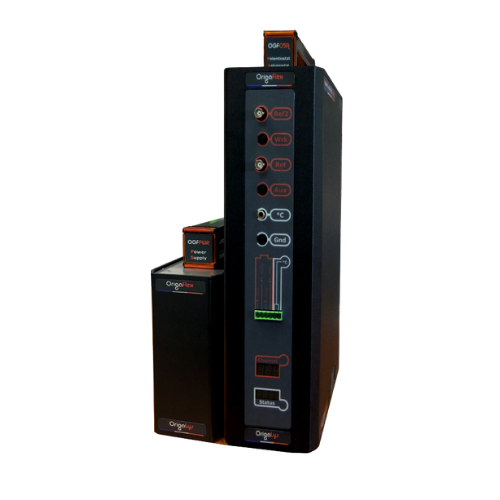

Mono-potentiostat system
- Potentiostat and Galvanostat (OGF05A)
- Its Power Supply (OGFPWR)
- Connection cables
- Its PC software, OrigaMaster 5
- Maximum current: ±5 A
|
|

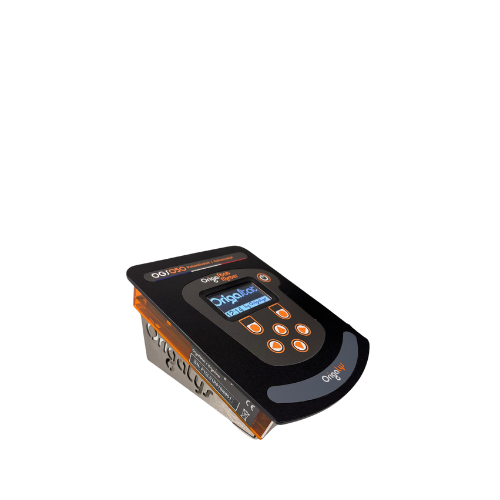

Single-potentiostat system dedicated to teaching
- Potentiostat and Galvanostat (OGS080)
- With Built-in impedance
- Connection cables
- OrigaMaster 5 PC software
- Maximum current: ±100 mA
|
|

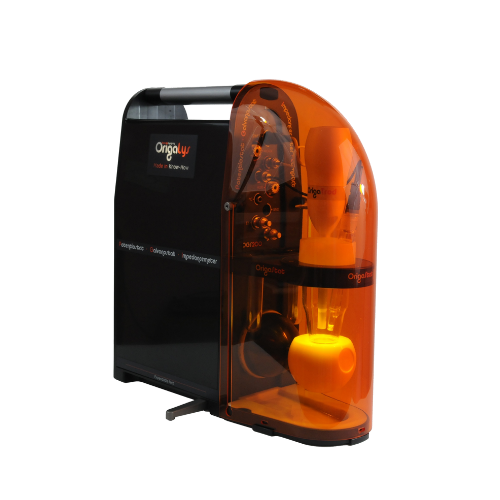

Single-potentiostat system dedicated to Coatings
- Potentiostat and Galvanostat (OGS200)
- With Built-in Impedance
- Connection cables
- OrigaMaster 5 PC Software
- Maximum current: ±2 A
|
|
BNC-BNC 1m Cord
Necessary cord to connect the OrigaBox to a potentiostat Metrohm-Autolab.
|
|
BNC-SUB D9 2.5m Cord
Necessary cord to connect the OrigaBox to an other potentiostat.
|
|
BNC-BNC 5m Cord
Necessary cord to connect the OrigaBox to a potentiostat from Metrohm-Autolab.
|
|
BNC female / 2 sockets Banana female Ø4
Necesary to connect electrode (or rotating disk electroded) to an other potentiostat.
|
|

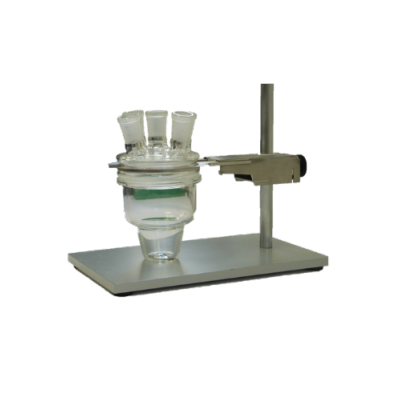

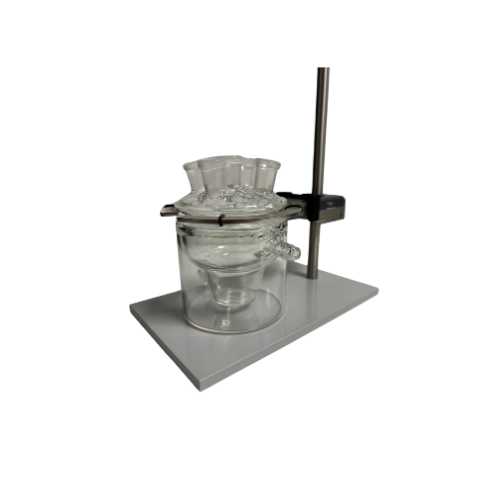

Stand for Glass Cell
- Thermostated: Yes
- Sealed: Yes
- Volume: 250 ml
- Cell included: Yes
- Exchengeable cell: Yes
|
|
Gold Mikro-Elektrode 10 µm
Länge: 50 mm
Innendurchmessernternal: 10 µm
Außendurchmesser: 5 mm
|
|
Gold Mikro-Elektrode 40 µm
Länge : 50 mm
Innendurchmesser : 40 µm
Außendurchmesser : 5 mm
|
|
Gold Mikro-Elektrode 25 µm
Länge: 50 mm
Innendurchmesser: 25 µm
Außendurchmesser: 5 mm
|
|
Gold Mikro-Elektrode 50 µm
Länge: 50 mm
Innendurchmesser: 50 µm
Außendurchmesser: 5 mm
|
|
Gold Mikro-Elektrode 100 µm
Länge: 50 mm
Innendurchmesser: 100 µm
Außendurchmesser: 5 mm
|
|
Gold Mikro-Elektrode 200 µm
Länge: 50 mm
Innendurchmesser: 200 µm
Außendurchmesser: 5 mm
|
|
Platinum Mikro-Elektrode 10 µm
Länge : 50 mm
Innendurchmesser : 10 µm
Außendurchmesser : 5 mm |
|
